RFID讀寫器是讀取或?qū)懭腚娮訕撕炐畔⒌脑O備，具有讀取、顯示和數據處理等功能。讀寫器可以單獨存在，也可以以部件的形式嵌入到其他系統中。讀寫器與計算機網絡一起，完成對電子標簽的操作。讀寫器的頻率決定了RFID系統的工作頻率，是 RFID系統的主要部件。


　　各種讀寫器雖然在工作頻率、耦合方式、通信流程和數據傳輸方式等方面有很大的不同，但在組成和功能方面是十分類似的。讀寫器的主要功能是將數據加密后發送給電子標簽，并將電子標簽返回的數據解密，然后傳送給計算機網絡。


　　讀寫器的組成


　　1. 讀寫器的軟件


　　讀寫器的所有行為均由軟件來控制完成，軟件向讀寫器發出讀寫命令，作為響應，讀寫器與電子標簽之間就會建立起特定的通信。讀寫器的軟件經由生產廠家在產品出廠時固化在讀寫器中。軟件負責對讀寫器接收到的指令進行響應，并對電標簽發出相應的動作指令。軟件負責系統的控制和通信，包括控制天線發射的開關、控制讀寫器的工作模式、控制數據傳輸和控制命令交換等。


　　2. 讀寫器的硬件

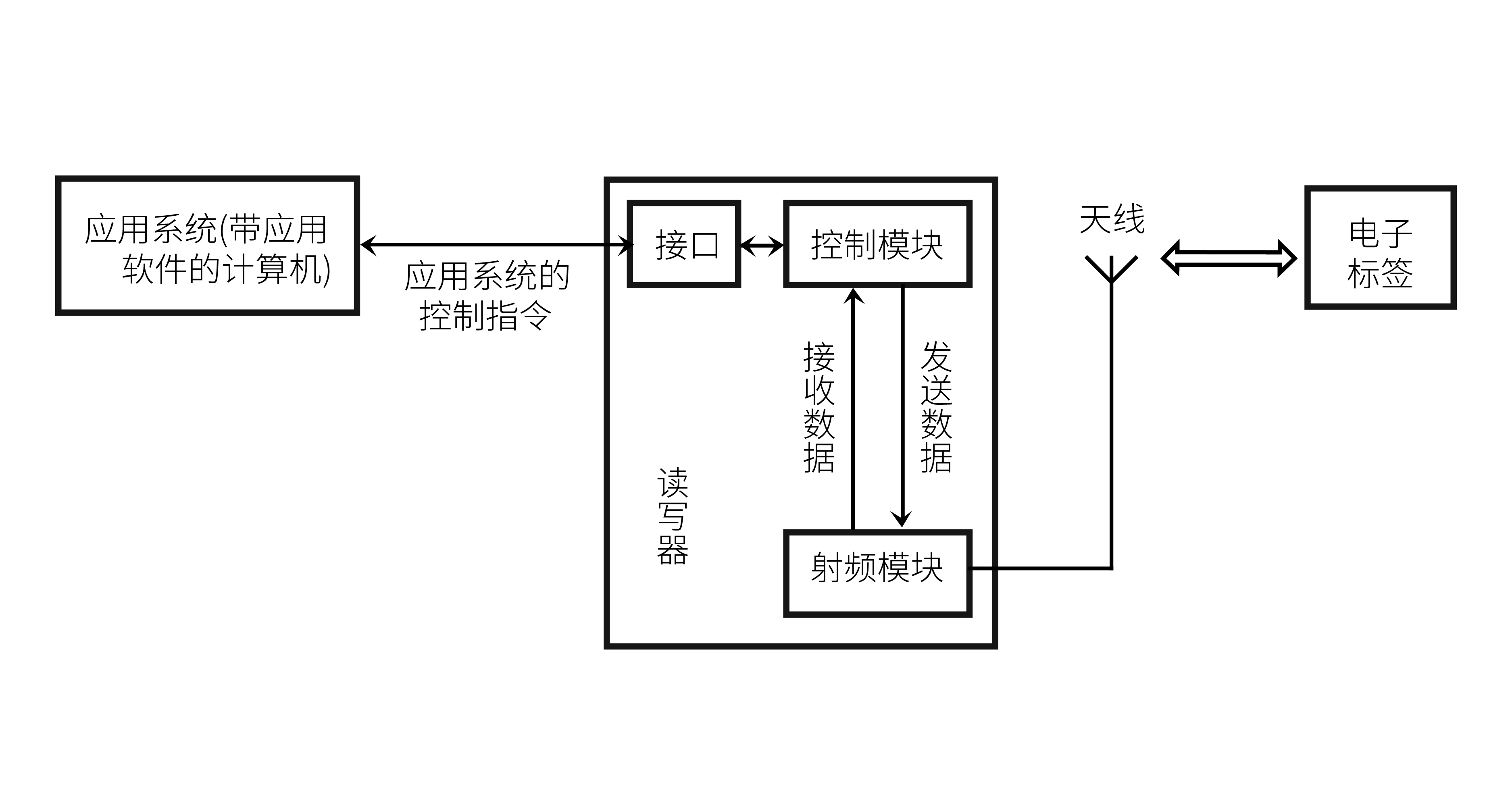

　　讀寫器的硬件一般由天線、射頻模塊、控制模塊和接口組成?？刂颇K是讀寫器的核心，一般由 ASIC 組件和微處理器組成?？刂颇K處理的信號通過射頻模塊傳送給讀寫器天線，由讀寫器天線發射出去?？刂颇K與應用軟件之間的數據交換，主要通過讀寫器的接口來完成。讀寫器的組成如圖所示。

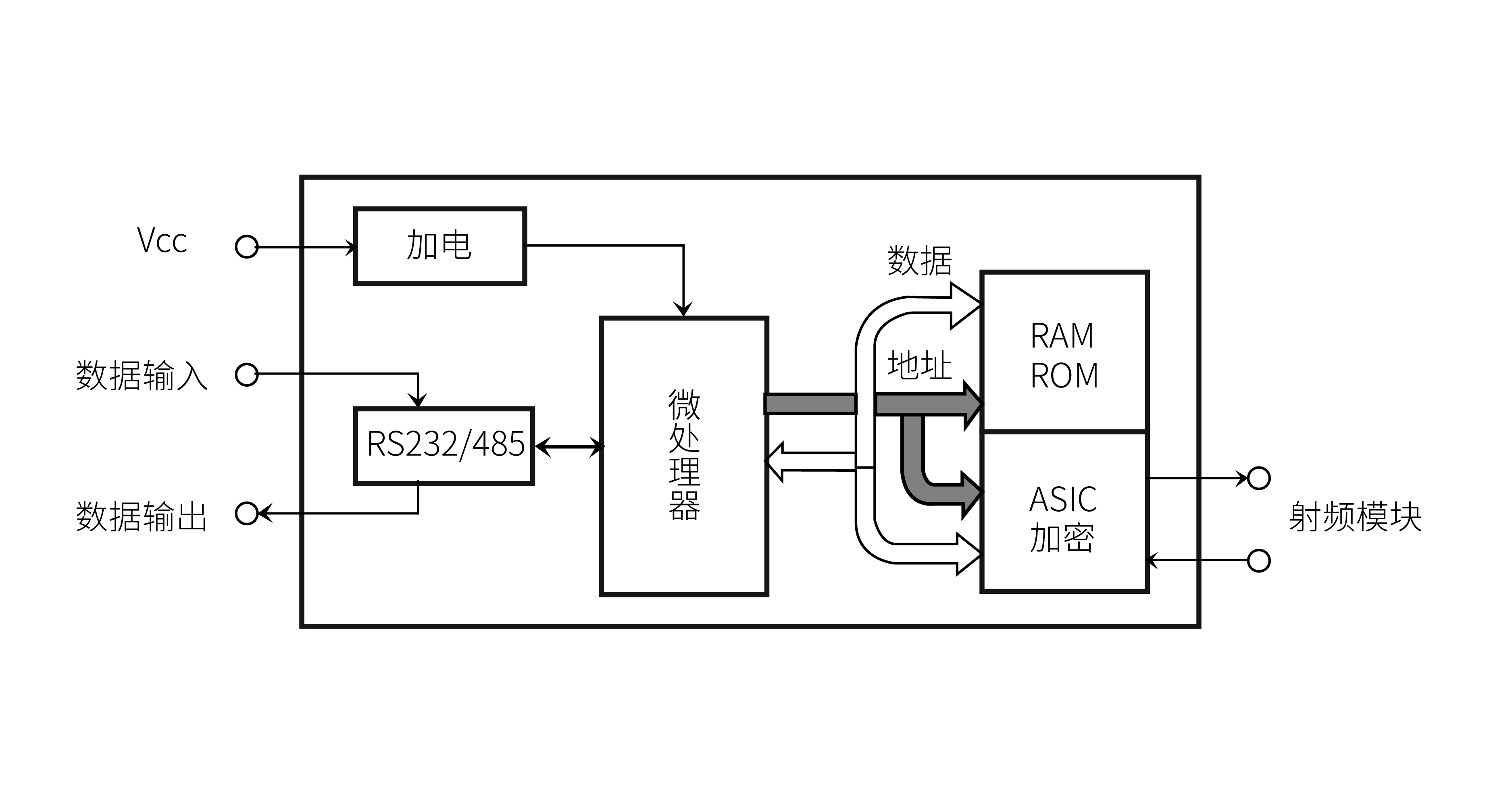

　　控制模塊由 ASIC組件和微處理器組成，微處理器是控制模塊的核心部件。ASIC組件主要用來完成邏輯加密的過程， 如對讀寫器與電子標簽之間的數據流講行加密，以減輕微外理器計算過于密集的負擔。對 ASIC 的存取，是通過面向寄存器的微處理器總線來實現的。控制模塊的構成如圖所示。

　　讀寫器的控制模塊主要完成以下功能：


　　● 與應用軟件進行通信，并執行應用軟件發來的命令。

　　● 控制與電子標簽的通信過程。

　　● 信號的編碼與解碼。

　　● 執行防沖突算法。

　　● 對電子標簽與讀寫器之間傳送的數據進行加密和解密。

　　● 進行電子標簽與讀寫器之間的身份驗證。


　　射頻模塊主要由發送電路和接收電路構成，用以產生高頻發射功率，并接收和解調來自電子標簽的射頻信號。發送電路的主要功能是對控制模塊處理好的數字基帶信號進行處理，然后通過讀寫器的天線將信息發送給電子標簽。發送電路主要由調制電路、上變頻混頻器、帶通濾波器和功率放大器構成。接收電路的主要功能是對天線接收到的已調信號進行解調，恢復出數字基帶信號，然后送到讀寫器的控制部分。接收電路主要由濾波器、放大器、混頻器和電壓比較器構成，用來完成包絡產生和檢波的功能。


　　讀寫器控制模塊與應用軟件之間的數據交換，主要通過讀寫器的接口來實現，接口可以采用RS-232、RS-485、RJ-45或WLAN接口。


　　天線是用來發射或接收無線電波的裝置。讀寫器與電子標簽是利用無線電波來傳遞信息，當信息通過電磁波在空間傳播時，電磁波的產生和接收要通過天線來完成。
