RFID讀寫器是讀取或?qū)懭腚娮訕?biāo)簽信息的設備。各種讀寫器雖然在工作頻率、耦合方式、通信流程和數據傳輸方式等方面有很大的不同，但在組成和功能方面十分類似。RFID讀寫器的主要功能是將數據加密后發送給電子標簽，并將電子標簽返回的數據解密，然后傳送給計算機網絡，其是具有讀取、顯示和數據處理等功能的設備。

　　一、RFID讀寫器的組成和結構

　　1.讀寫器的軟件

　　讀寫器的所有行為均由軟件控制完成。軟件向讀寫器發出讀寫命令，作為響應，讀寫器與電子標簽之間就會建立起特定的通信。

　　RFID標簽讀寫器的軟件已經由生產廠家在產品出廠時固化在讀寫器中。軟件負責對讀寫器接收到的指令進行響應，并對電子標簽發出相應的動作指令。軟件負責系統的控制和通信，包括控制天線發射的開關、控制讀寫器的工作模式、控制數據傳輸和控制命令交換等。

　　2.讀寫器的硬件

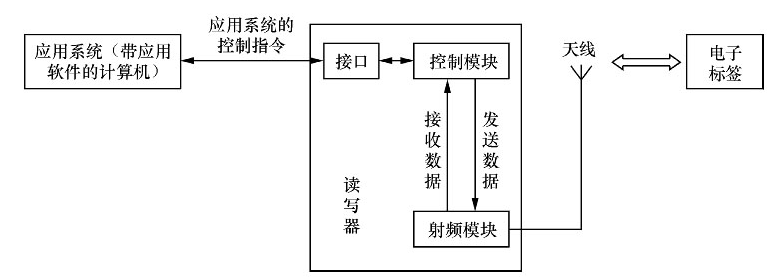

　　讀寫器的硬件一般由天線、射頻模塊、控制模塊和接口組成，如圖 1 所示?？刂颇K是讀寫器的核心?？刂颇K與電子標簽之間的數據傳輸，通過射頻模塊與讀寫器天線完成。控制模塊與應用軟件之間的數據交換，通過讀寫器的接口完成，接口可以采用RS-232、RS-485、RJ-45或WLAN等。

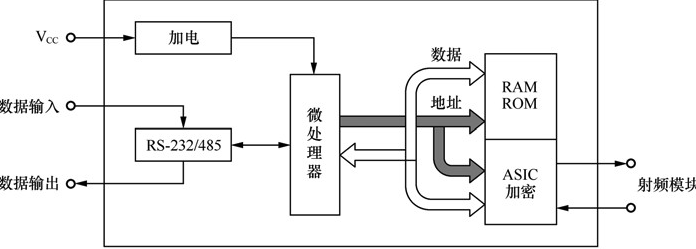

　　控制模塊主要由微處理器和ASIC組件組成。微處理器是控制模塊的核心部件。ASIC組件主要用來完成邏輯加密的過程，如對讀寫器與電子標簽之間的數據流進行加密，以減輕微處理器計算過于密集的負擔?？刂颇K的構成如圖所示。

　　二、RFID讀寫器模塊的詳細功能

　　(1)與應用軟件進行通信，并執行應用軟件發來的命令;

　　(2)控制與電子標簽的通信過程;

　　(3)信號的編碼與解碼;

　　(4)執行防沖突算法;

　　(5)對電子標簽與讀寫器之間傳送的數據進行加密和解密;

　　(6)進行電子標簽與讀寫器之間的身份驗證。
