高頻RFID工業讀寫器AR2201X(中功率)

AR2201系列高頻中功率工業讀寫器是采用Modbus通信協議的高穩定性工業級RFID讀寫設備，基于穩定的中功率HF射頻模塊，工作頻段為13.56MHz，支持對 NXP I-CODE 2、I-CODE SLI等符合 ISO15693國際標準協議格式標簽的讀取。

上一：高頻RFID工業讀寫器AR1432M(微功率)

下一：高頻RFID工業讀寫器AR1211M(中功率)

描述

產品特點

AR2201系列高頻中功率工業讀寫器內置濾波、隔離模塊，具有很強的抗干擾能力，符合EMC標準；
具有使用方便、密封性、散熱性良好、接收靈敏度高、性能穩定、可靠性強等特點；
AR2201系列高頻中功率工業讀寫器支持標準工業通訊協議 ModBus ，方便用戶集成到PLC等控制系統中；
一體式設計，結構緊湊，方便分布式安裝部署；
防護等級IP67，適應工業領域各種惡劣環境；

技術參數
支持協議	ISO15693
工作頻率	13.56MHz
讀寫距離	Modbus TCP：0-150mm（標準卡） Modbus RTU485/232：0~140mm(標準卡)
通信接口	工業以太網 / RS232 / RS485
通信速率	Modbus TCP：10/100M bps Modbus RTU485/232：9600~115200 bit/s
電源電壓	Modbus TCP：24V DC（9-30V） 48V POE（46-54V） Modbus RTU485/232：24V DC（9-30V）
最大電流	<0.30A@24V DC
物理特性
外形尺寸	3608328mm
整機重量	580g
固定方式	螺母固定2*M5
外殼材料	ABS+金屬底板
殼體顏色	黑色
指示燈	2個LED指示燈
通信端口	Modbus TCP：M12A(4pin M) + M12D(4pin M) Modbus RTU485/232：M12A(4pin M) + M12A(5pin M
應用環境
工作溫度	-40℃～+85℃
工作濕度	5%～95%RH
IP等級	IP67

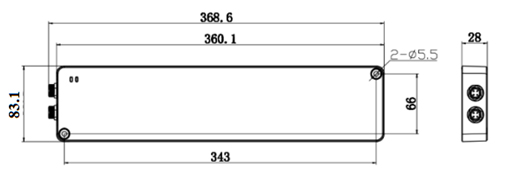

產品尺寸圖

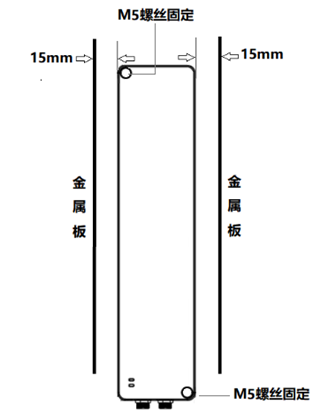

安裝示意圖

AR2201系列高頻中功率長條形讀頭可采用2個M5螺絲固定到使用的位置，可以根據客戶現場的安裝的環境，為客戶定制安裝支架。如果讀寫器的任何一側有金屬板，則讀寫器需要離開金屬板至少15mm，否則會影響讀寫器射頻信號，造成讀寫器識讀距離達不到預期距離，甚至完全無法識讀。
